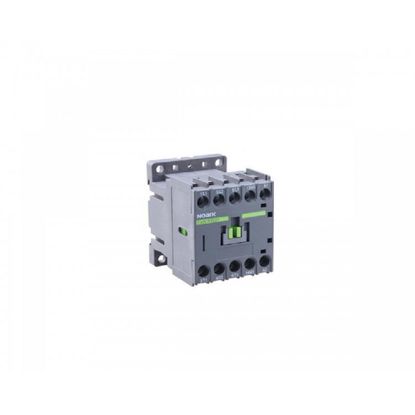

Stycznik miniaturowy 3-biegunowy Ex9CS12 10 3P 230V 101068

Styczniki miniaturowe serii Ex9CS cechują się doskonałymi parametrami elektrycznymi zawartymi w bardzo kompaktowej formie.
Styczniki te przeznaczone są zarówno do aplikacji domowych, jak i przemysłowych.
Wysoka wartość prądu o wartości 20A dla kategorii użytkowania AC-1 pozwala na załączanie większości odbiorników rezystancyjnych spotykanych w instalacjach domowych.
Z uwagi na swoje kompaktowe rozmiary styczniki serii Ex9CS można stosować w gabarytowo ograniczonych obudowach.
Styczniki miniaturowe oferowane są w wersjach 3 i 4 biegunowych.
Istnieje również 4 biegunowa wersja w konfiguracji styków głównych: 2 normalnie otwarte oraz 2 normalnie zamknięte (4P/22)

- Styczniki miniaturowe
- Zgodne z IEC / EN 60947-4-1
- 3 oraz 4 bieguny
- Prąd znamionowy dla AC-3 6, 9 oraz 12 Adla 400 V
- Napięcie sterujące cewki 24 — 415 V AC
- Warunkowy znamionowy prąd zwarciowy Iq 50 kA
- Do zastosowań domowych, jak i przemysłowych
- Montaż na standardowej szynie TS-35 mm lub na płycie montażowej

DANE TECHNICZNE
Typ: Ex9CS12 10 3P 230V
Nr artykułu: 101068
Napięcie cewki: 230 V AC
Prąd znamionowy: 12 A
Wielkość mechaniczna: S12
Liczba biegunów: 3
Styki pomocnicze: 1 NO
Napięcie znamionowe łączeniowe: 690 V AC
Częstotliwość: 50/60 Hz
Szerokość: 45 mm
Wysokość: 59 mm z uchwytem na listwę)
Głębokość: 58 mm (bez styków pom. przednich)
Waga: 0.18 kg
Montaż: Na standardowej szynie TS-35 mm lub na płycie montażowej
Stopień ochrony: IP20
Zaciski: windowe
Przekrój zacisków przyłączeniowych: 1 - 2.5 mm2
Moment dociskowy śrub zaciskowych: 0.7 — 0.8 Nm
Temperatura otoczenia: -20 — +60 °C
Miniaturowa wersja styczników
Montaż na standardowej szynie TS-35 mm lub na płycie montażowej
Możliwość dołączenia styków pomocniczych przednich AX41
Mogą być łączone z przekaźnikami przeciążeniowymi Ex9R12

AKCESORIA DODATKOWE
Styki pomocnicze AX41
Przekaźnik przeciążeniowy Ex9R12
Surge suppressor block CCU41
Mechanical interlock MIT4
