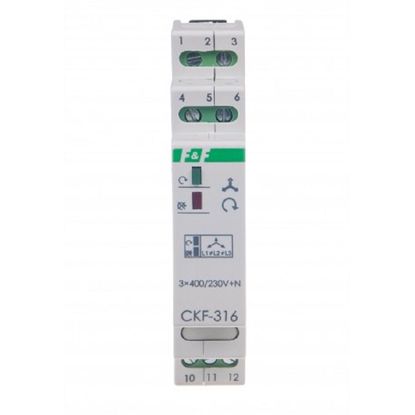

Czujnik kolejności i zaniku faz montaż na szynie DIN CKF-316

Indeks 253-003-210
Nazwa Producenta FIF
Indeks producenta CKF-316
EAN 5908312593164


Opis produktu

Czujnik kolejności i zaniku fazy CKF-316

Czujnik kolejności i zaniku faz przeznaczony jest do zabezpieczania silników elektrycznych zasilanych z sieci trójfazowej
w przypadkach zaniku napięcia w co najmniej jednej fazie lub asymetrii napięć między fazami,które grożą zniszczeniem silnika.
Zabezpiecza też kierunek obrotów silnika w przypadku zmiany faz przed czujnikiem.

DZIAŁANIE
Zanik napięcia w co najmniej jednej, dowolnej fazie lub asymetria napięciowa między fazami powyżej progu zadziałania spowoduje wyłączenie silnika.
Wyłączenie nastąpi z opóźnieniem 4 s, co zapobiega przypadkowemu odłączeniu silnika przy chwilowym spadku napięcia.
Ponowne załączenie nastąpi automatycznie przy wzroście napięcia o 5 V powyżej napięcia zadziałania (tj. o wartość histerezy napięciowej).
Przy powyższych anomaliach uruchomienie silnika jest niemożliwe.
W przypadku zmiany kolejności faz przed czujnikiem powodującej niepożądaną zmianę kierunku wirowania silnika, czujnik nie pozwoli na uruchomienie silnika.
Ponowne załączenie jest możliwe po powrocie właściwej kolejności faz.

DANE TECHNICZNE
Napięcie zasilania: 3 × 400 V + N
Współpraca z agregatami prądotwórczymi: NIE
Kontrola zaniku / asymetrii faz: TAK
Kontrola kolejności faz: TAK
Kontrola styków stycznika: NIE
Element wykonawczy: przekaźnik
Maksymalny prąd obciążenia: 10 A
Konfiguracja styków: 1 × NO/NC
Separacja styku: TAK
Asymetria napięciowa zadziałania: 55 V
Histereza napięciowa: 5 V
Opóźnienie wyłączenia: 4 s
Kontrola zasilania: 2 × LED
Przyłącze: zaciski śrubowe 2,5 mm2
Moment dokręcający: 0,4 Nm
Pobór mocy: 1,6 W
Temperatura pracy: -25÷40°C
Wymiary: 1 moduł (18 mm)
Montaż: na szynie 35 mm
Stopień ochrony: IP20
TrueRMS: NIE

Dane techniczne

EAN 5908312593164
Indeks 253-003-210
Indeks producenta CKF-316
Nazwa Producenta FIF
Waga 0.066
Szerokość opakowania 4
Wysokość opakowania 11
Głebokość opakowania 6
Natężenie 10A
Napięcie 400V
Stopień ochrony IP20
Rodzaj montażu DIN35
