CKF-B Czujnik kolejności i zaniku faz, montaż na szynie DIN

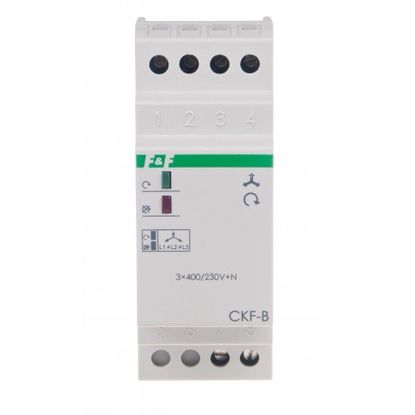

Czujnik kolejności i zaniku fazy CKF-B

Czujnik kolejności i zaniku faz przeznaczony jest do zabezpieczania silników elektrycznych zasilanych z sieci trójfazowej,
gdy zanika napięcie w co najmniej jednej fazie lub występuje asymetria napięć między fazami, co grozi zniszczeniem silnika.
Czujnik kolejności i zaniku faz zabezpiecza też kierunek obrotów silnika w przypadku zmiany faz przed czujnikiem.

DZIAŁANIE
Zanik napięcia w co najmniej jednej, dowolnej fazie lub asymetria napięciowa między fazami powyżej ustawionego progu spowoduje wyłączenie silnika.
Wyłączenie nastąpi z opóźnieniem 4 s, co zapobiega przypadkowemu odłączeniu silnika przy chwilowym spadku napięcia.
Ponowne załączenie nastąpi automatycznie przy wzroście napięcia o 5 V powyżej napięcia zadziałania
(tj. o wartość histerezy napięciowej).
Przy powyższych anomaliach uruchomienie silnika jest niemożliwe.
W przypadku zmiany kolejności faz przed czujnikiem powodującej niepożądaną zmianę kierunku wirowania silnika, czujnik nie pozwoli na uruchomienie silnika.
Ponowne załączenie jest możliwe po powrocie właściwej kolejności faz.

DANE TECHNICZNE
Napięcie zasilania: 3 × 400 V + N
Współpraca z agregatami prądotwórczymi: NIE
Kontrola zaniku / asymetrii faz: TAK
Kontrola kolejności faz: TAK
Kontrola styków stycznika: NIE
Element wykonawczy: przekaźnik
Maksymalny prąd obciążenia: 10 A
Konfiguracja styków: 1 × NO
Separacja styku: TAK
Asymetria napięciowa zadziałania: 55 V
Histereza napięciowa: 5 V
Opóźnienie wyłączenia: 4 s
Kontrola zasilania: 2 × LED
Przyłącze: zaciski śrubowe 4,0 mm2
Moment dokręcający: 0,5 Nm
Pobór mocy: 1,6 W
Temperatura pracy: -25÷40°C
Wymiary: 2 moduły (35 mm)
Montaż: na szynie 35 mm
Stopień ochrony: IP20
TrueRMS: NIE
